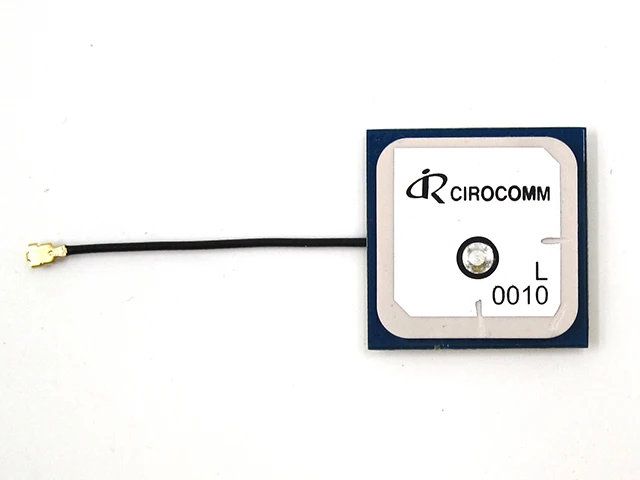

Встроенный GPS ГЛОНАСС двойная антенна, Cirocomm активный патч антенна, антенна GNSS, BT-0010

Условия эксплуатации

Антенна имеет электрические характеристики, указанные в таблицах 1 в диапазоне температур от-40 ℃ до + 105 ℃ и в условиях окружающей среды + 40 ℃ и 0-95 ﹪r. h.

Этот документ находится в ведении Cirocomm, не может быть воспроизведен без разрешения.

SPEC нет.SP03AB15923-0640Дата выдачи2014.12.11Опубликовано

Версия01

Название продуктаPA025CQ0010

Страница3/9

Диапазон температур хранения 4-2

Диапазон температур хранения продукта составляет от-40 ℃ до + 105 ℃.

Диапазон температур 4-3 кормов

Максимальная температура пайки кормов составляет + 290℃ в течение 3 секунд.

Испытания на надежность 5-1

Подвергайте образцу до-40 ℃ в течение 400 часов, а затем до нормальной температуры/влажности в течение 24 часов или более. После этого теста изучите его внешний вид и функции.

5-2 испытания при высокой температуре

Подвергать образцу + 105 ℃ в течение 400 часов, а затем нормальной температуры/влажности в течение 24 часов или более. После этого теста изучите его внешний вид и функции.

5-3 Испытание на высокую температуру/высокую влажность

Подвергать объект условиям окружающей среды + 60℃ и 90-95 ﹪r. h. В течение 96 часов, затем подвергать нормальной температуре/влажности в течение 24 часов или более. После этого теста изучите его внешний вид и функции.

5-4 термический ударный тест

Подвергать объект циклическому изменению температуры (-40 ℃, 2 часа+ 85 °с,2

Часов) в течение 100 циклов, подвергать воздействию нормальной температуры/влажности в течение 24 часов или более.

5-5 испытание на вибрацию

5-5-1 синусоидальный тест на вибрацию

Подвергать объект вибрациям от 5 до 200 до 5 Гц в течение 10 минут, 4,5 г при максимальной (амплитуда 2 мм), в направлениях X и Y в течение двух часов каждый и в направлении Z в течение четырех часов. После этого теста изучите его функции внешнего вида.

5-5-2 испытания на вибрацию в упакованном состоянии

Подвергать объект, который упакован как показано, вибрациям от 15 до 60 до 15 Гц в течение 6 минут, 4G на максимальной (2 мм амплитуды на максимальной), приложенной в X, направление Y и Z в течение двух часов каждый, т. е. Всего шесть часов. После этого теста изучите его внешний вид и функции.

5-6 испытание на свободное падение в упакованном состоянии

Отбросьте объект, который упакован как показано, на бетонную поверхность с высоты 90 см, на один раз, три края и шесть граней один раз, то есть 10 раз в общей сложности. После этого теста изучите его внешний вид и функции.

Этот документ находится в ведении Cirocomm, не может быть воспроизведен без разрешения.

SPEC нет.SP03AB15923-0640Дата выдачи2014.12.11Опубликовано

Версия01

Название продуктаPA025CQ0010

Страница4/9

6 инспекции

Что касается осмотра во время массового производства, то Мы помещаем антенну в приспособление продукции индивидуально, используя анализатор сети для того чтобы сравнить свои центральные частоту, пропускную способность, и потери возвращения с этим золотым образцом.

7 Тесты запись

Копия протокола испытания, заполненного следующим содержанием, должна быть предоставлена во время доставки. 7-1 Количество доставки

7-2 измерение электрических характеристик

Следующие данные при нормальной температуре получены методом, описанным в разделе 17.

7-3 температура и влажность испытания

Количество для проверки образцов должно составлять n = 5 для любой партии. В случае, если количество каждой партии меньше 5, вся партия проверяется.

8 гарантия

Если какой-либо дефект возникает в форме продукта во время правильного использования в течение года после доставки, он будет отремонтирован или заменен бесплатно.

9 Другое

Любые вопросы, вытекающие из настоящего Руководства по спецификациям, решаются по договоренности обеих сторон.

10 меры предосторожности для использования

В виде антенны используется серебряный электрод.

Пожалуйста, не используйте КОРРОЗИОННЫЙ газ (газ серы, газ хлора) в атмосферу. ‧ Пожалуйста, не направляйте припой на серебряный электрод антенны.
