Шаговый двигатель простой контроллер скорости вперед и назад управление пульсом генерация ШИМ генерация управления Лер

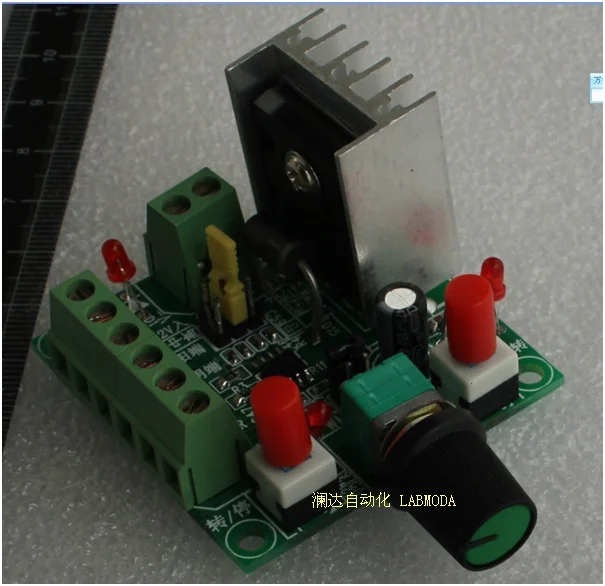

Название продукта: простой контроллерМодель:CW-S01

Этот контроллер, оригинальная функция остается без изменений, увеличивает, что может быть генерированоPWMФункции сигналов, есть прыгающая игла на доске., варианты можно установитьВыберите, настройка по умолчанию должна генерировать сигнал частоты импульса.

REQОн генерирует частоту импульса.

PWMПроизводитсяPWMСигнал

Длинный*Широкий*Высота: около73*51*37 мм

Один. Описание продукта:

1、Когда контроллер генерирует сигнал частоты импульса, он может использоваться в качестве сигнала для шагового водителя. Для управления шаговым двигателем, также требуются драйверы.

Этот простой контроллер+Шаговый двигатель драйвер+Шаговый двигатель+Источник питания постоянного тока может образовать простую управляющую платформу.

2Контроллер может генерировать сигнал частоты импульса, он также может быть генерирован.PWMДлительность импульса сигнала 。На доске есть прыгающая игла., можно установить вариантыВыберите, настройка по умолчанию должна генерировать сигнал частоты импульса.

REQОн генерирует частоту импульса.

PWMПроизводитсяPWMСигнал

3.. Когда контроллер генерирует Частотный сигнал импульса, имеет высокий, низкий Частотный сигнал может быть выбран прыгающей иглой, параметры частоты примерно:

Высокая: 5,8 кГц-127 кГц

В: 590 Гц-15,8 кГц

Низкий: 82 Гц-2,3 кГц,

Измерение частоты: количество доступных отрицательных терминалов (GND) два порта.

4 、 Мощность питания2Группа ввода питания, 2 группы А могут быть подключены только к группе источников питания. рекомендуемый источник питания 15 В. receive2 источник питания битового терминала, ни положительный, ни отрицательный, мы должны принять обратное ..

Одна группа является блоком питания, подключенным к DC.15-160VDC, Рекомендуемая рабочая voltage15-80VDCAll права.

Другая группа is5-12VDC. при использовании в сочетании с драйвером, рекомендуется minimum12V, не использовать 5В питания, 5В не слишком долго, положительный источник питания "5-12 Вентер", отрицательный источник питания "общий катод конец"

。

5 、Длинный*Широкий*Высота: около73*51*37 мм

Два 、 инструкции по подключению

1. Проводка каждого порта подключения, инструкции по шелковому экрану рядом с клеммами. Он может быть подключен к шаговому водителю по обычному yin или common Yang.

PUL: пульс порт

Папок направленного порт

Ена: включить порт

Общий катодный конец: общий грунт (GND)

Общие солнце конец: общий конец (+ 5 V)

5-12 В Входная мощность: 12 В передний конец блока питания, Общий свободный, предложенный use15v источник питания.

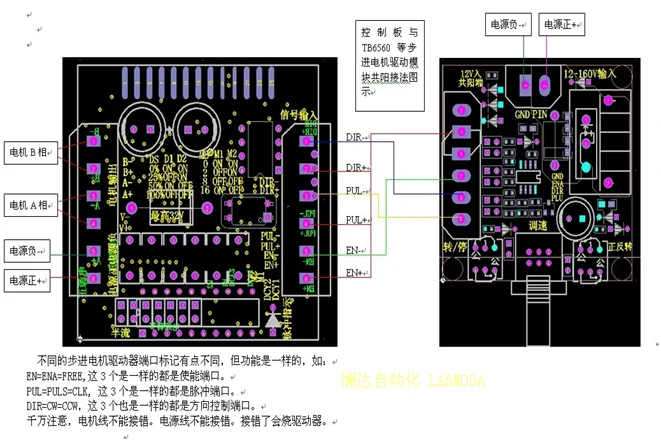

Иллюстрация с примерами: общее положительное соединение с драйвером, если это 6 Вождение сигнальной линии, 3 сигнала + 5 vобщий конец должен быть подключен параллельно для формирования линии и все подключены к общей стороне.

Будьте осторожны, если вы хотите использовать функцию включения или выключения, контроллер enabler должен быть подключен к драйверу через общий Инь или Общий Ян.

2. Положительное и отрицательное вращение и старт-Стоп двигателя может контролироваться нажатием клавиш.

3. Скорость двигателя может контролироваться с помощью регулировки потенциометра для изменения частоты.

4. Первоначально переключение вперед и назад и включение-выключение мотора были обычными самоблокирующимися переключателями.

5Если некоторые друзья хотят включить и выключить управление, включить или выключить его., все провода подключены к панели шасси, вы можете обратиться к следующим инструкциям.

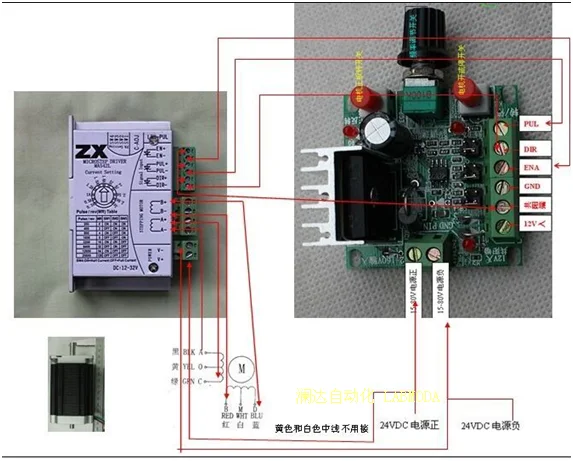

6Пожалуйста, вот пример проводки с платой драйвера при проводке.
